材质
F46/PFA
流量
6.5 m³/h
扬程
17.5 m
功率
1.1 kw
适温
-20~100 °C

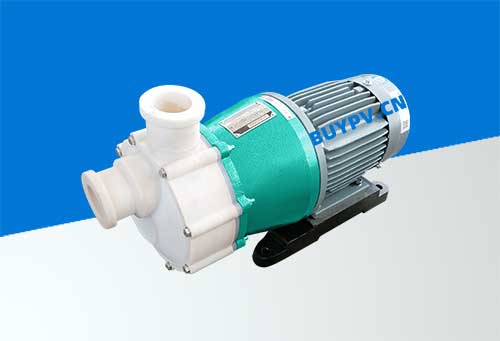

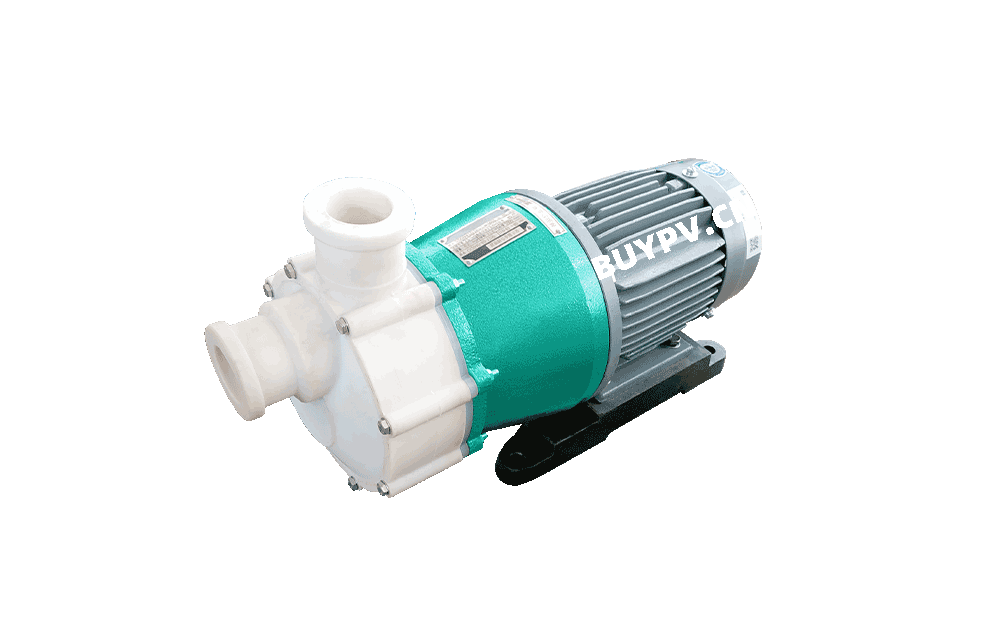

CQB40-40-125F属于CQB耐碱磁力泵型号下的常规衬氟磁力驱动泵规格,具有很强的价格优势.主要材质为F46/PFA,厂家自主设计,研发,制造,在输送密度1000m³/h,介质温度-20~100°C情况下,适配1.1KW电机,流量为6.5m³/h,扬程为17.5m.
【CQB40-40-125F】用途
CQB型耐碱磁力泵广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。适用温度:-20~100℃
无泄漏设计：取消了泵轴传统的机械密封形式，利用永磁磁场耦合间接驱动，有效避免了传统离心泵滴漏的烦恼，使用工况现场清洁度得到提升。
由于该衬氟磁力驱动泵的过流部件选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质，长期运行而毫不受损。
工作原理：传动装置采用主动磁性联轴器直接装在电机轴端面上，泵腔得以有效封闭，通过永磁耦合间接驱动泵轴，带动磁钢的叶轮旋转，结构紧凑、安全节能。
科学合理的泵体结构：虽然接触液体部分是氟塑料，但泵体局部搭配高强度耐强腐蚀工业陶瓷，以及外基体整理是金属材料，故泵体可以承受部分管道的重量及机械性冲击，坚固耐用。
| 适合机型 |
|---|
| CQB40-40-125F |

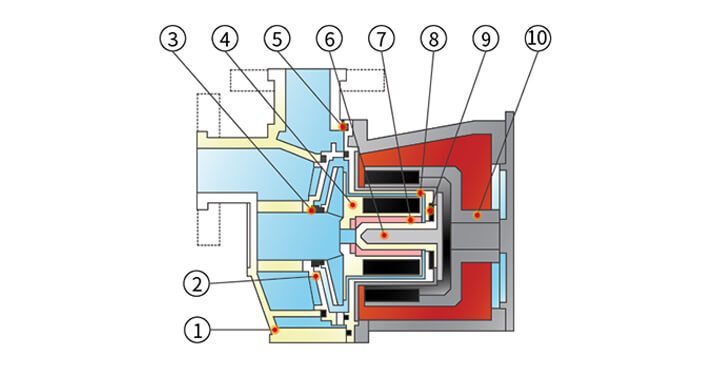

| 序号 | 名称(材质) | 序号 | 名称(材质) |
|---|---|---|---|
| 1 | 泵体(氟塑料合金) | 2 | 副叶轮(氟塑料合金) |
| 3 | 口环(碳化硅/无压烧结碳化硅) | 4 | 叶轮(氟塑料合金/永磁体) |
| 5 | 密封圈(氟橡胶/F4) | 6 | 主轴(45钢/F4) |
| 7 | 轴承(碳化硅/无压烧结碳化硅) | 8 | 隔离套(F46/1Cr18Ni9Ti) |
| 9 | 密封垫(氟橡胶/F4) | 10 | 外磁(钕铁硼) |
| 型号(mm) | L | S | P | f | W | T | H | h |
|---|---|---|---|---|---|---|---|---|
| CQB40-40-125F | 515 | 270 | 92.5 | 98.5 | 180 | 150 | 265 | 115 |
| 型号(mm) | a | b | n-Φd | g | i | n-Φt |
|---|---|---|---|---|---|---|
| CQB40-40-125F | 100 | 40 | 4-Φ13 | 100 | 40 | 4-Φ13 |
| CQB40-40-125F | |
|---|---|
| CQB | 磁力驱动式离心泵 |
| 40 | 进口输入口径为40mm |
| 40 | 出口输出口径为40mm |
| 125 | 叶轮名义直径为125mm |
| F | 材质为氟塑料材质 |
