离心泵的结构及工作原理，图示详解!

本文导读:“离心泵的结构及工作原理，图示详解!”是由鲸圣泵阀2022年10月09日编辑整理发布，主要围绕离心泵,离心泵结构,离心泵工作原理等核心内容展开。离心泵的结构及工作原理，图示详解!，其主要内容为：离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。具有若干个(通常为4～12个)后弯叶片的叶轮紧固于泵轴...

一.离心泵的基本结构

离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。具有若干个(通常为4～12个)后弯叶片的叶轮紧固于泵轴上，并随泵轴由电机驱动作高速旋转。叶轮是直接对泵内液体做功的部件，为离心泵的供能装置。泵壳中央的吸入口与吸入管路相连接，吸入管路的底部装有单向底阀。泵壳侧旁的排出口与装有调节阀门的排出管路相连接。

离心泵的构造

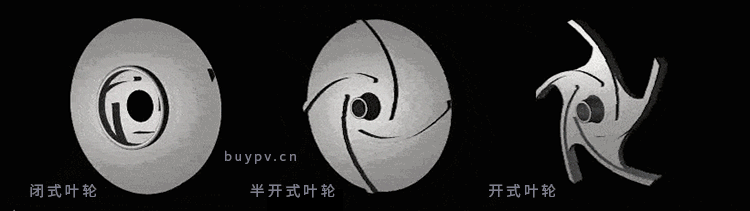

1.叶轮：作用是将能量传给液体。按有无盖板分为开式、闭式和半开式;

2.泵壳：作用是收集被叶轮抛出的液体，并将部分动能转换成压强能;

3.泵轴：作用是将电机的输出功传给叶轮。

二.离心泵的工作原理

离心泵的操作

灌液——克服气缚现象

启动——先关闭出口阀门，再合闸

运转——逐步开启出口阀门，调节流量

停车——先关闭出口阀门，再拉闸

离心泵是利用叶轮旋转而使水产生的离心力来工作的。离心泵在启动前，需要使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水在离心力的作用下，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。水泵叶轮中心处，由于水在离心力的作用下被甩出后形成真空，吸水池中的水便在大气压力的作用下被压进泵壳内，叶轮通过不停地转动，使得水在叶轮的作用下不断流入与流出，达到了输送水的目的。
